다이슨 V10 수리하기
고장난 다이슨 V10 청소기를 분해하고 원인을 파악하여, 트리거를 교체하는 대신 임시방편으로 살려낸 흥미로운 수리 과정을 소개합니다.
Contents
Disclaimer
결론적으로 다이슨 V10의 근본적인 원인을 해결하지는 못했습니다. 구체적인 원인은 본문을 읽어보시면 확인하실 수 있습니다. 개인적으로 청소기가 고장났던 문제를 해결했던 방법이 재미있어서 기록으로 남겨둔 글입니다.
문제점

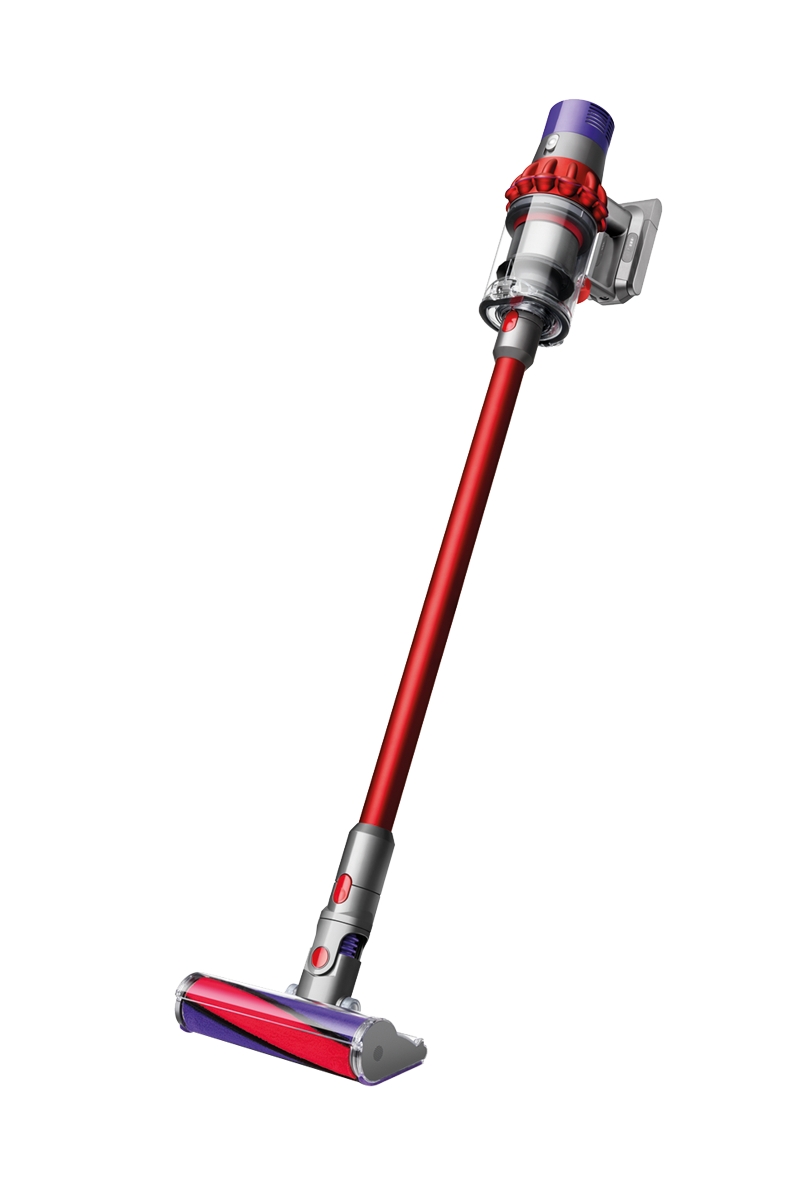

다이슨 V10 모델을 약 4년동안 사용하고 있습니다. 저는 개인적으로 청소기에 큰 관심이 없지만, 중고 다이슨 청소기를 운좋게 얻을 수 있는 기회가 있었습니다. 좋은 청소기를 받았기 때문에, 매우 만족하면서 청소기를 사용하고 있었습니다. 신기하게 미풍이가 다이슨 청소기는 무서워하지 않아서, 더 애정을 가지고 사용할 수 있었던 청소기입니다. 그런데 어느날부터 간헐적으로 청소기가 멈추기 시작했습니다.
원인 파악
간헐적으로 청소기가 멈출 때에는 별로 대수롭게 생각하지 않았습니다. 제가 4년정도 청소기를 사용했었고, 제가 사용하기 전에도 이미 사용되고 있던 청소기였습니다. 또한 저는 고양이 털을 제거하기 위해 매일 1번씩 청소기를 사용했습니다. 자연스럽게 청소기의 수명이 다했다고 생각했습니다.
청소기는 점점 멈추는 빈도가 잦아지더니, 어느 순간 완전히 멈춰버렸습니다. 처음에는 다른 청소기를 구매해 보려 했습니다. 하지만 생각보다 청소기 가격이 비싸다는 사실을 확인한 후, 고장난 다이슨 청소기가 망가진 원인을 파악해 봐야겠다는 생각을 하게 되었습니다.

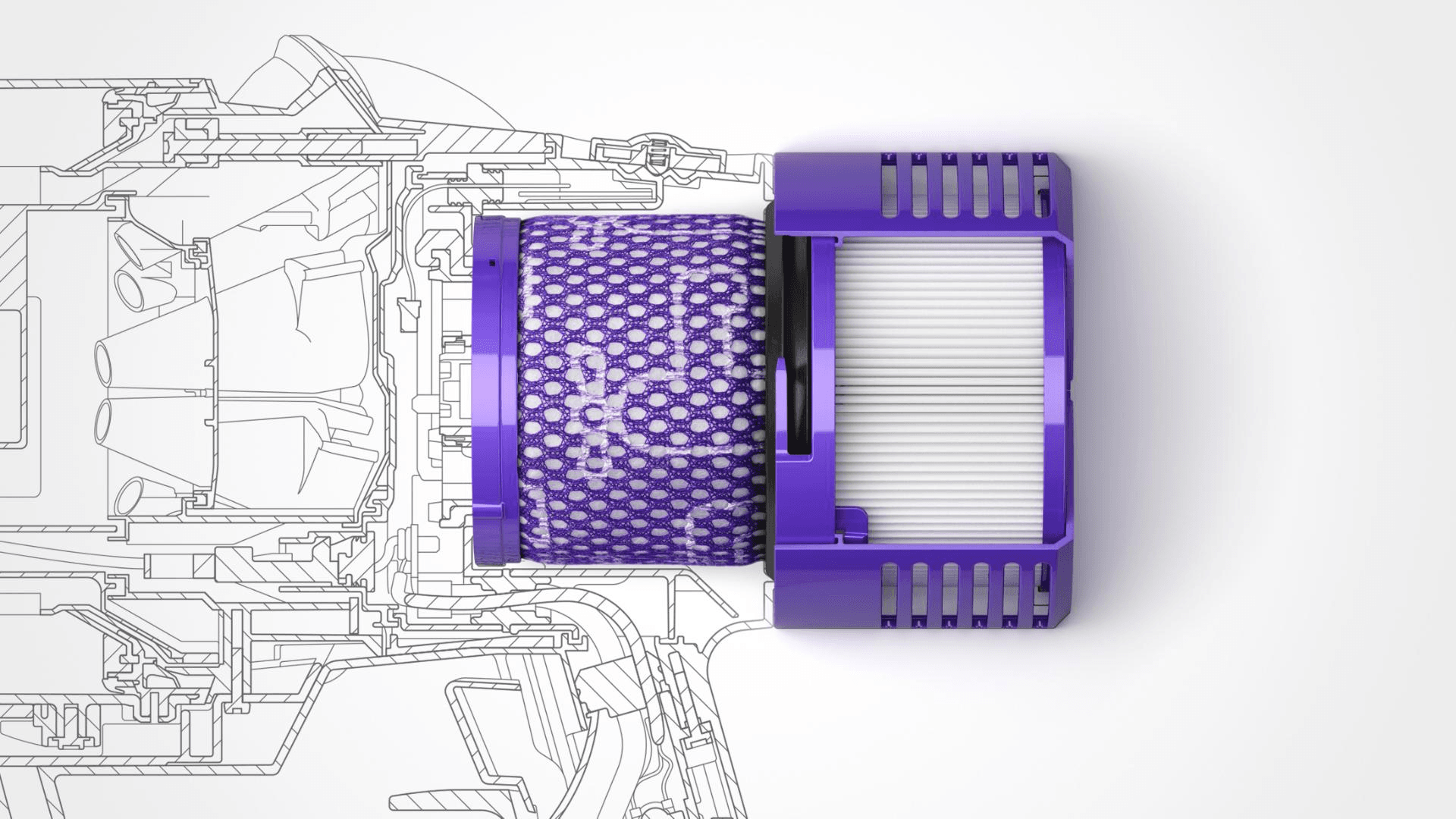

처음에는 전에 문제를 일으켰던 필터를 점검했습니다. 하지만 필터가 문제의 원인이라고 생각하지는 않았습니다. 그 이유는 청소기가 고장난 과정이 이상했기 때문입니다. 만약 청소기 필터에 문제가 있었다면, 간헐적으로 청소기가 멈추지 않았을 것입니다. 필터가 고장났다면, 공기의 흐름이 막혀 청소기가 동작하지 않거나 켜지자마자 꺼져야 합니다.
그 다음으로 의심한 부품은 배터리입니다. 간헐적으로 청소기 전원이 멈췄었기 때문에, 자연스럽게 전원 공급부가 문제가 될 수 있을 것이라 생각했습니다. 하지만 배터리 잔량이나 충전 기능에 문제가 발견되지 않아서, 배터리도 문제가 아니라고 결론내렸습니다. (처음에는 배터리 문제라 생각하여 배터리를 구매하려 했었는데, 구매하지 않은 것이 다행입니다.)

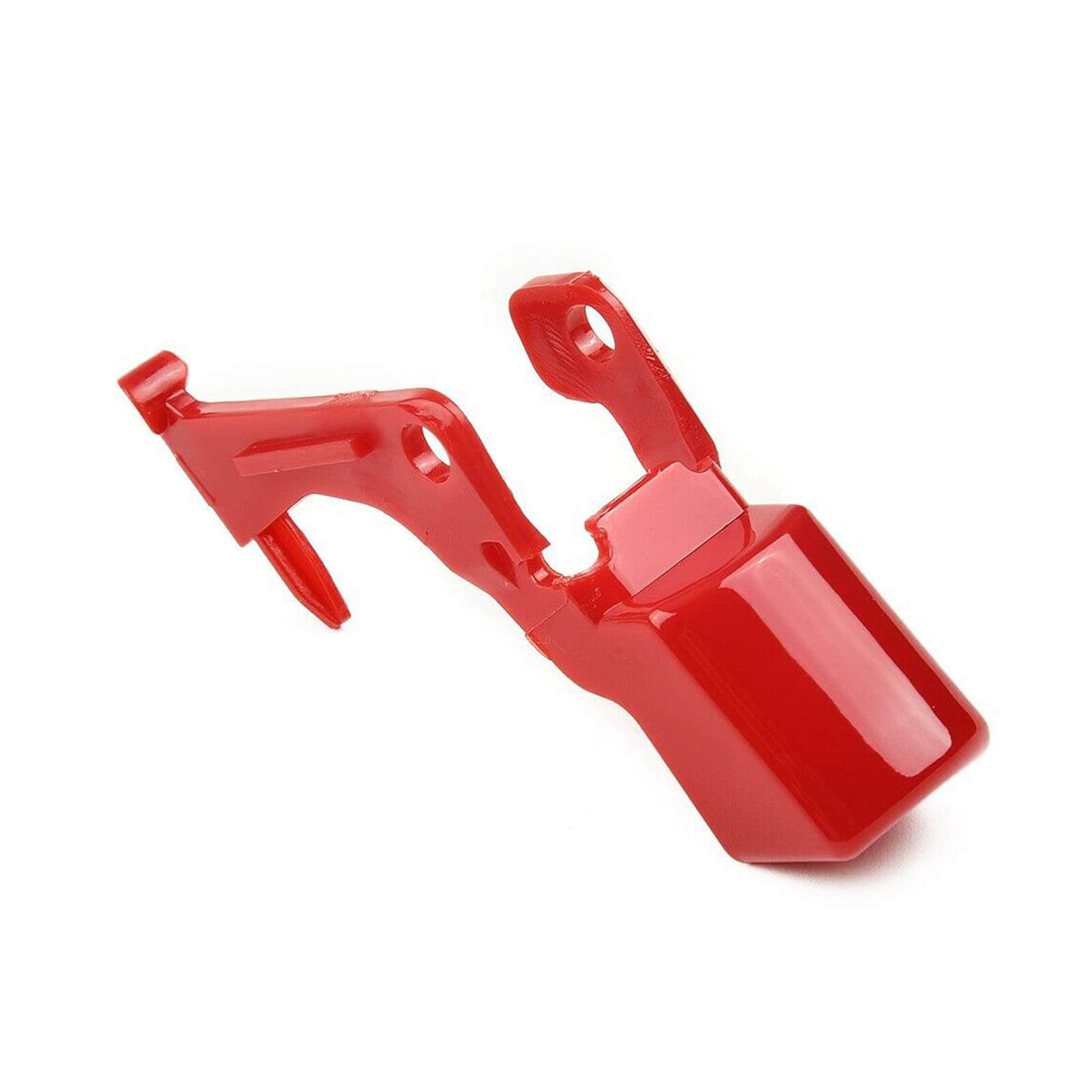

마지막으로 의심했던 부품은 트리거입니다. 트리거는 다이슨 청소기의 전원을 껏다 키는 방아쇠 모양의 부품입니다.
저는 트리거 부분이 문제의 원인이라고 생각했는데, 트리거를 당겼을 때 확실히 눌린다는 느낌이 들지 않았기 때문입니다. 또한 트리거를 당겼다 놓으면, 다시 원상태로 트리거의 위치가 돌아와야 합니다. 하지만 트리거를 놓았을 때, 트리거의 위치가 어정쩡하게(?) 복구되고 있었습니다. 구글링을 해보니, 다이슨 트리거가 망가졌을 때의 증상과 제 청소기의 증상이 유사했습니다.
해결책
다행히 유튜브에 스위치를 교체하는 방법을 친절하게 설명해주는 영상이 있었습니다. 집에 없던 별(*)모양 드라이버를 구매한 후, 주말에 수리 작업을 시작했습니다.
청소기를 분해해 보니, 점점 트리거가 고장난 것 같다는 확신을 가지게 되었습니다. 트리거에서 손가락의 힘을 전달해 주는 부위가 부러진 것이 분명했습니다.
트리거에서 용수철과 연결된 부분이 부러지면, 손가락의 힘이 전달되지 않게 되는 것입니다.

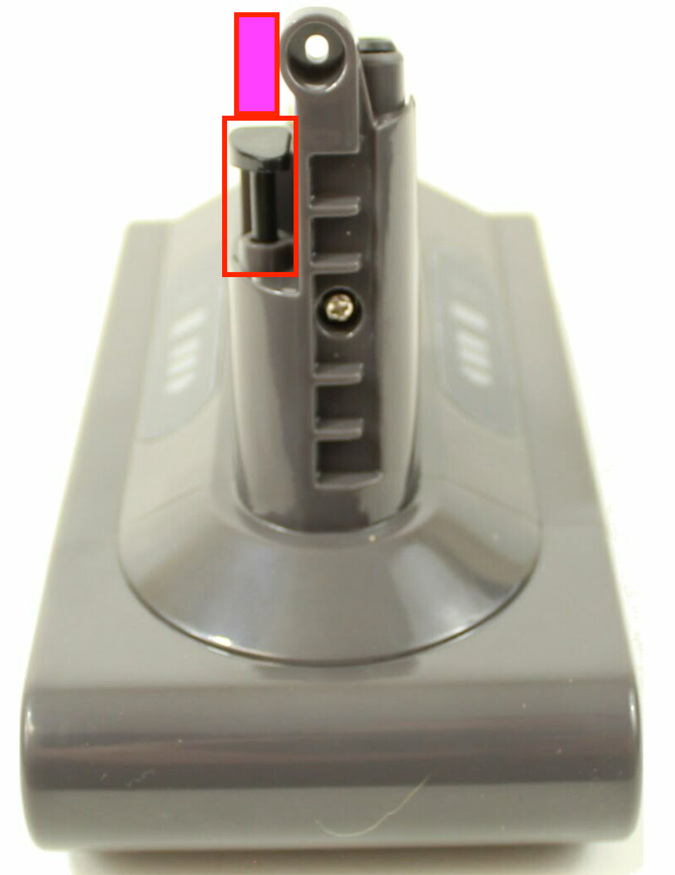

분해된 배터리를 살펴보니, 트리거가 눌리면 사진에서 위의 빨간 영역이 눌리면서 배터리의 전원이 공급됩니다. 트리거가 부러지면서, 트리거를 눌러도 배터리의 스위치가 눌리지 않으면서 청소기가 동작하지 않게 된 것입니다.
새로운 국면
청소기의 트리거 부분을 새로운 트리거 부품으로 교체하려면, 청소기의 PCB 기판을 분리해야 했습니다. 하지만 청소기를 분해하자, 절망적인 사실을 발견했습니다.

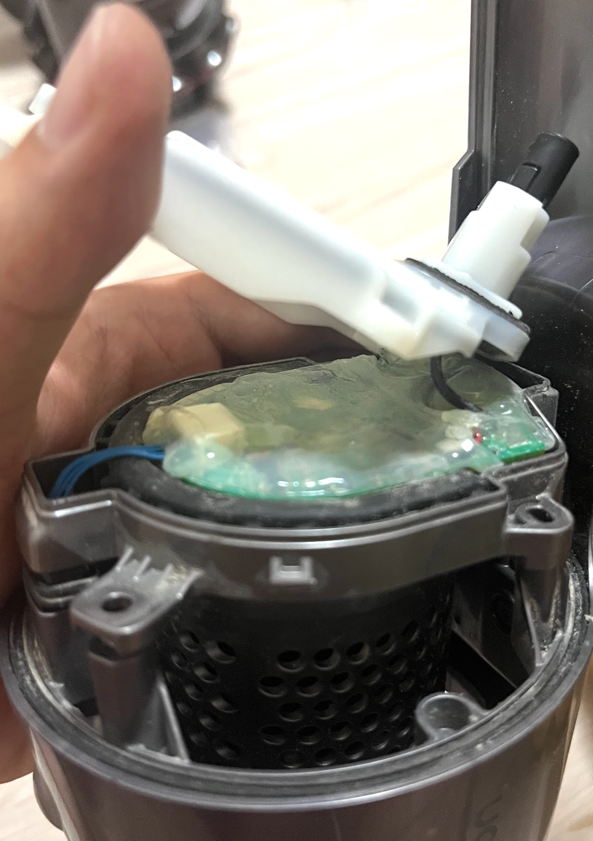

청소기 제조 공장에서, PCB 회로가 변경되지 않도록 실리콘으로 모두 고정시켜버린 것이었습니다. PCB 회로의 실리콘을 어떻게 제거하는지 찾아보니, 회로가 손상되지 않도록 금속이 아닌 물체로 조심스럽게 제거해야 한다고 합니다. 제가 가진 도구로 실리콘을 제거하는 것은 불가능하다고 생각하여, 다른 방법을 찾아보기 시작했습니다.
이가 없으면 잇몸으로
PCB 회로를 제거할 수 없으면, 트리거도 교체할 수 없습니다. 트리거를 교체할 수 없다면, 어떻게 청소기를 다시 살려낼 수 있을까요? 완벽한 해결책이 될 수 없지만, 청소기가 동작하게끔 고치기 위해 트리거의 동작 방식을 변경시켜 보았습니다.
위에서 설명했듯이, 트리거가 고장나면 배터리의 스위치가 눌리지 않아 청소기가 동작하지 않았습니다. 배터리의 스위치 부분의 길이를 연장하면, 배터리를 연결되면 항상 청소기가 동작하도록 수정할 수 있습니다. 위 사진의 분홍색 부분에 플라스틱을 붙여 길이를 연장했더니, 청소기에 배터리를 연결하면 청소기를 동작시킬 수 있습니다.
정리
현재 배터리를 청소기에 연결하면 바로 청소기가 동작하기 때문에, 평소에 청소기는 배터리를 모두 분리한 상태로 보관합니다. 이런 해결책이 웃기지만, 청소기를 다시 사용할 수 있게 되어 기뻤습니다. 해결할 수 없는 문제였는데, 웃긴 방법으로 문제를 해결할 수 있게 되어 재미있었습니다.
